要使管道防腐膠帶的性能充分發(fā)揮，需從材料選型、施工控制、環(huán)境適配及后期維護(hù)等多環(huán)節(jié)進(jìn)行系統(tǒng)管理，確保膠帶與管道基材緊密結(jié)合、形成連續(xù)完整的防腐屏障，并長期抵御外界腐蝕因素。
不同防腐膠帶的材質(zhì)、結(jié)構(gòu)（如基材強(qiáng)度、膠層類型）適應(yīng)不同環(huán)境，選型錯誤會直接導(dǎo)致性能失效。
埋地土壤環(huán)境：優(yōu)先選擇聚丙烯增強(qiáng)纖維膠帶或環(huán)氧煤瀝青冷纏帶，膠層宜選丁基橡膠改性瀝青。
高鹽霧/沿海環(huán)境：選用含紫外線穩(wěn)定劑的聚乙烯膠帶（如3PE復(fù)合膠帶），膠層需耐氯離子滲透（鹽霧測試≥3000小時）。
高溫環(huán)境（＞60℃）：選擇硅橡膠改性膠層膠帶或耐高溫環(huán)氧膠帶，避免膠層軟化流淌（耐溫需≥80℃，短期可達(dá)100℃）。
根據(jù)防腐等級選型：埋地鋼質(zhì)管道的腐蝕可以分為強(qiáng)、中、弱、無四級。在強(qiáng)銹蝕(大量的CO2、SiO2、H2S工業(yè)環(huán)境)條件下，管道材料銹蝕速度較快，必須采取表面隔離性防護(hù)；在中等銹蝕條件下，管道材料有一定的銹蝕，可采用簡單的表面防護(hù)；在弱銹蝕條件下，管道材料銹蝕較慢，但還需采取一些措施。普通防腐選用聚乙烯（PE）或聚丙烯（PP）防腐膠帶，適用于埋地管道、儲罐外壁等一般腐蝕環(huán)境。
強(qiáng)腐蝕環(huán)境：選擇環(huán)氧煤瀝青冷纏帶或粘彈體防腐膠帶，其耐化學(xué)性、抗陰極剝離性能更優(yōu)，適用于化工管道、海洋平臺等場景。
表面處理：要達(dá)到除銹等級要求GB/T 8932中規(guī)定的Sa2.5級，表面錨紋深度40～70μm，要符合的表面具體要求，表面必須干燥、無塵。
溫度和濕度：涂裝時的環(huán)境溫度和相對濕度應(yīng)符合產(chǎn)品要求，環(huán)境溫度宜在5-38℃，相對濕度不應(yīng)大于85%，表面結(jié)有露水時不得涂裝。
管道防腐膠帶必須與配套底漆組合使用，底漆與膠帶要兼容；根據(jù)管徑大小選準(zhǔn)適合的帶寬；

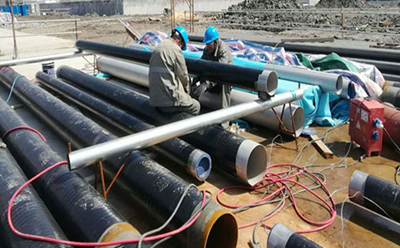

繞纏時要盡可能提高膠帶的貼服漲力，保持用力勻速；從管道一端向另一端螺旋纏繞，搭接處壓緊排除空氣；按照施工要求必須確保搭接足準(zhǔn)。
彎頭、三通處采用“分層纏繞+補(bǔ)傷片加強(qiáng)”，先沿圓弧方向纏繞，每圈搭接增加至60%，再用同材質(zhì)補(bǔ)傷片覆蓋接縫，邊緣超出100mm以上。
應(yīng)根據(jù)項目設(shè)計要求，對管道防腐冷纏帶的繞纏選用防腐帶+保護(hù)帶或搭接50~55%的相應(yīng)方式進(jìn)行；對防腐蝕保護(hù)層分為普通級、加強(qiáng)級、特加強(qiáng)級等的厚度要求也要選準(zhǔn)。
管道防腐膠帶性能的最優(yōu)發(fā)揮需遵循“選型適配→表面達(dá)標(biāo)→施工規(guī)范”的全流程控制。核心是確保膠帶與管道形成“無氣泡、無漏點、無剝離”的連續(xù)屏障，同時通過環(huán)境適配和后期維護(hù)，延緩膠帶老化和機(jī)械損傷，使其防腐壽命達(dá)到設(shè)計要求。
聯(lián)系全民
QQ客服
